Раньше или позже большинство моделистов приходят к тому, что использование чертежей в работе над моделью становится обязательным этапом. Найти чертежи благодаря интернету сейчас не представляет значительной проблемы, но что с ними делать дальше? Естественно привести к тому масштабу, в котором вы собираете модель.
Но как это сделать, если при таких словах как AutoCAD, Adobe Illustrator и "Векторный редактор" вас прошибает холодный пот? Очень просто, главное чтобы у вас был Photoshop(Фотошоп).

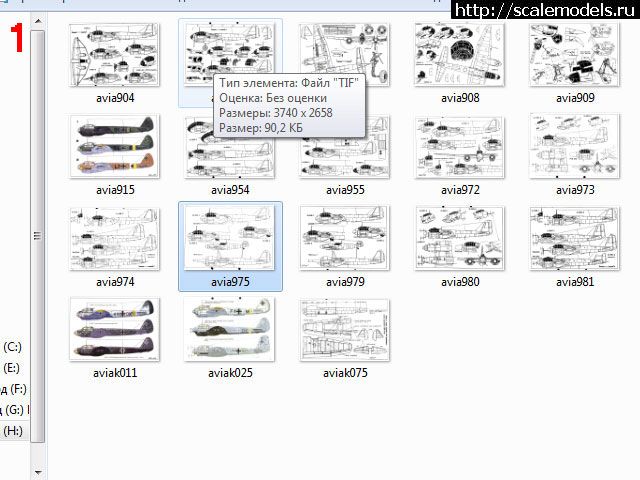

Прежде всего необходимо определить размер исходного файла с чертежом. Самый простой способ - навести на него курсор мыши и подождать пару секунд. (Рис. 1) (На самом деле можно обойтись и без этого, но пусть будет). В данном случае размер изображения 3740 на 2658 точек.

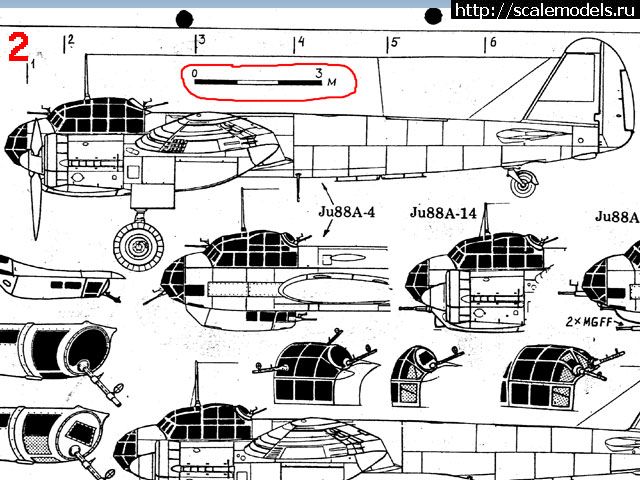

Открываем изображение в фотошопе и находим на нем масштабную линейку (к сожалению не знаю как правильно этот элемент чертежа называется). В данном случае ее длина на чертеже соответствует трем метрам в реале. (Рис. 2)

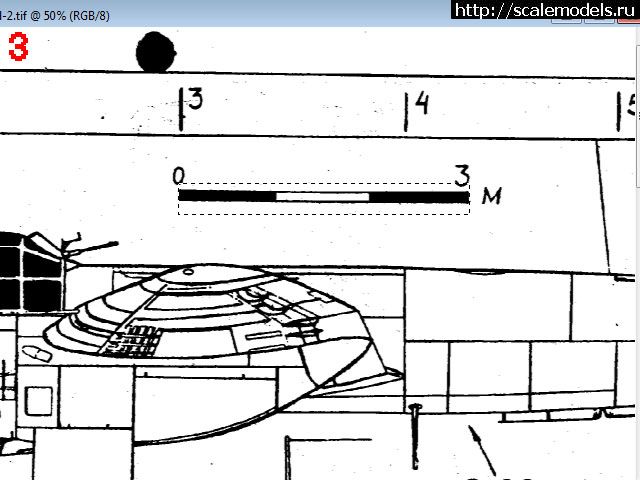

Выбираем инструмент "прямоугольное выделение" и обводим линейку, стараясь точно попасть на ее начало и конец. (Рис. 3)

_________________

В работе:
Avia B-534, 1/48

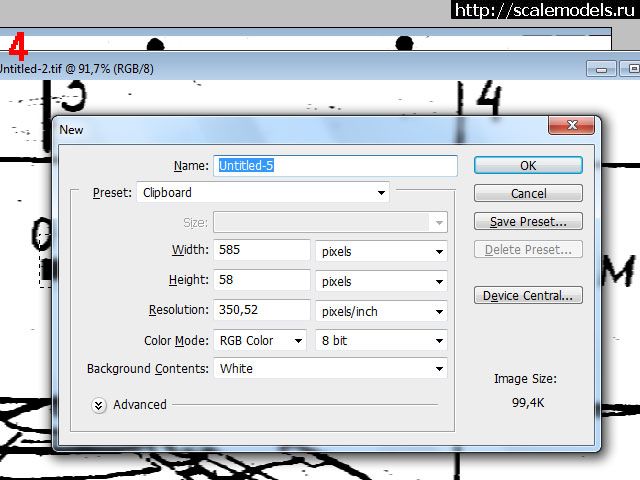

Теперь нам нужно определить сколько пикселей в длину эта самая линейка. Проще всего это сделать нажав сочетания клавиш Ctrl-C (копировать) и Ctrl-N (новый документ). По умолчанию фотошоп предлагает нам размер файла под хранящееся в буфере обмена изображение. В данном случае длина масштабной линейки получилась 585 точек. (Рис. 4) Я рекомендую повторить эту операцию несколько раз, и взять среднее получившееся значение, так как от этого этапа зависит точность масштабирования.

Произведем теперь нехитрые математические операции. 3 метрам в 1/72 масштабе будут соответствовать 4,16 см. Делим 585 пикселей на 4,16 и получаем разрешение в 140,4 точек на сантиметр.

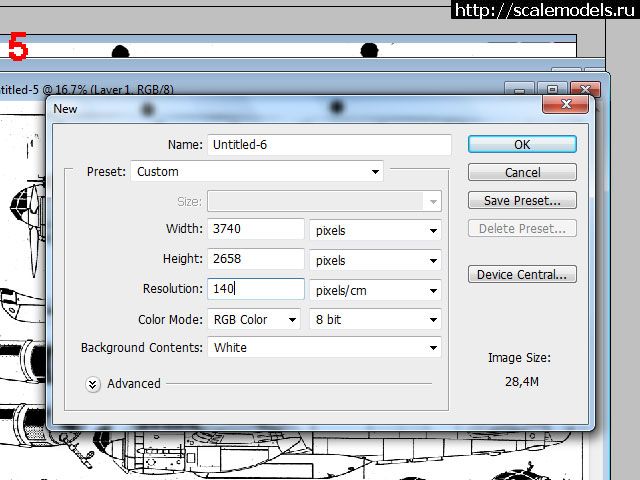

Открваем исходный рисунок (если вы его закрыли) и нажимаем сочетания клавиш Ctrl-A (Выделить все) Ctrl-C (Копировать) Ctrl-N (Новый рисунок). Убеждаемся что размеры рисунка составляют 3740 на 2658, устанавливаем разрешение в 140 точек на сантиметр и нажимаем ОК. (Рис. 5)

Дело за малым - Ctrl-V (Вставить) Ctrl-P (Печать). (Я настоятельно рекомендую вам выучить сочетания клавиш для самых распространенных операций в Фотошопе. Проверено - это значительно увеличивает скорость работы.)
Выбираем настройки принтера и печатаем готовый чертеж.
Буду рад, если эта заметка окажется кому-нибудь полезной.

С уважением
Евгений «von-zibel» Карандашов
