Про заточенные лезвия я тоже слышал, но на практике не применял. Интересная тема.
А вот про взрыватели я сейчас попытался в нете полазить. Должен сказать- очень скудный материал. Нашёл взрыватель РККА до 1945 года- он чёрный. Ещё на фото видел серые и стального цвета, но всё-таки склоняюсь на зелёный цвет. Кстати, обратил внимание- у тебя на бомбе, скорее всего, взрыватель с вертушкой( Т- образная форма при виде сбоку). При падении бомбы вертушка раскручивается и тем самым взводит взрыватель.Вертушки окрашивались в чёрный цвет. Что бы на ентом деле не заморачиваться( не вытачивать вертушку), я предлагаю тебе сточить эти грани и сделать взрыватель обычного типа- ввиде прямого стакана. Ну, может быть кто из ребят чего дельного сможет подсказать... Удачи!

Автор:	Vitaks [ 16 мар 2013, 10:28 ]
Заголовок сообщения:	Supermarine Spitfire Mk.IXc (ICM, 1/48) ГОТОВО!
Начинаю постройку Спита от ICM. Я подумал, что Спитфайр - это тот самолёт, модели которого у меня не может не быть. Пожалуй, это самая известная из британских машин времён ВМВ. В качестве прототипа была выбрана машина командира 126 эскадрильи Джона Плагиса. Вложение: plagis-spit-ix.jpg [ 41.64 KiB \| Просмотров: 10678 ] Вложение: dhm2508.jpg [ 99.56 KiB \| Просмотров: 10678 ] Вложение: 9_68.jpg [ 73.41 KiB \| Просмотров: 10678 ] Никаких дополнительных наборов использоваться не будет, только некоторые самостоятельные доработки. Дополнительно приобрёл декаль, т.к. на моей большое смещение. Сборка, традиционно, началась с кокпита. Фонарь планирую сделать закрытым, поэтому никаких доработок кроме ремней делать не планирую (борюсь с сусликами ). Загрунтовал кокпит. Капот открывать тоже не буду, поэтому двигатель собрал только для того, чтобы было к чему крепить винт и патрубки, ну и просто для интереса тоже . Вложение: DSC01093.jpg [ 101.95 KiB \| Просмотров: 10678 ] Вложение: DSC01091.jpg [ 136.98 KiB \| Просмотров: 10678 ] Вложение: DSC01090.jpg [ 122.99 KiB \| Просмотров: 10678 ] Вложение: DSC01089.jpg [ 111.8 KiB \| Просмотров: 10678 ] Вложение: DSC01088.jpg [ 106.79 KiB \| Просмотров: 10678 ]

Автор:	Kom [ 17 мар 2013, 11:12 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
Спит красивый самолет... Удачи в постройке! Виталь, а где ты такие струбцинки приобрел?

Автор:	Vitaks [ 17 мар 2013, 11:22 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
Kom писал(а): Виталь, а где ты такие струбцинки приобрел? Это я принял участие в совместных закупках http://airgraf-team.ru/. Купил аэрограф и ещё всякой всячины. Кстати, коврик оттуда же.

Автор:	danaks_16 [ 23 мар 2013, 15:01 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
Класс!

Автор:	Vitaks [ 23 мар 2013, 15:02 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
Добавил ремни. Вложение: DSC01112.jpg [ 205.37 KiB \| Просмотров: 10622 ] На этот раз использовал фольгу от пакета для запекания курицы, замечательная вещь. Правда, жена на меня уже косо смотрит, когда я прибираю в свои коробочки всякий хлам

STEND.TOMSK.RU http://stend.tomsk.ru/

Supermarine Spitfire Mk.IXc (ICM, 1/48) ГОТОВО! http://stend.tomsk.ru/viewtopic.php?f=20&t=252	Страница 1 из 3

Автор:	Kom [ 23 мар 2013, 17:10 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
Отверстия в ремнях как делал?

Автор:	Vitaks [ 23 мар 2013, 17:25 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
Kom писал(а): Отверстия в ремнях как делал? Да просто наколол иголкой от циркуля.

Автор:	Vitaks [ 30 мар 2013, 20:43 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
Собрал в кучу планер. Если половинки фюзеляжа сходятся достаточно неплохо, то фюзеляж с крылом стыкуется просто отвратительно. Щели шириной около 1 мм пришлось шпаклевать. Вложение: DSC01151.jpg [ 80.72 KiB \| Просмотров: 10603 ] Приклеил переднюю и заднюю часть фонаря. Вложение: DSC01153.jpg [ 85.59 KiB \| Просмотров: 10603 ] Вложение: DSC01154.jpg [ 74.63 KiB \| Просмотров: 10603 ] Вложение: DSC01155.jpg [ 63.7 KiB \| Просмотров: 10603 ] Чтоб приклеить верхнюю часть капота, пришлось ампутировать часть двигателя. Здесь стыковка тоже оставляет желать лучшего. Вложение: DSC01152.jpg [ 77.47 KiB \| Просмотров: 10603 ] В наборе даны два вида стабилизатора (с обычным и с увеличенным роговым компенсатором РВ), которые отлиты вместе с РВ. Путём перепила из двух стабилизаторов сделал один с отъёмным рулём, руль буду делать в опущенном положении. Вложение: DSC01150.jpg [ 112.48 KiB \| Просмотров: 10603 ] Шпаклевать, похоже, придётся много. Пластик какой-то мягкий, не очень приятно работать. При попадании на пластик сверхтекучего клея, поверхность становится какой-то пористой. Вложение: DSC01156.jpg [ 136.07 KiB \| Просмотров: 10603 ]

Автор:	Иван [ 08 окт 2014, 01:58 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)

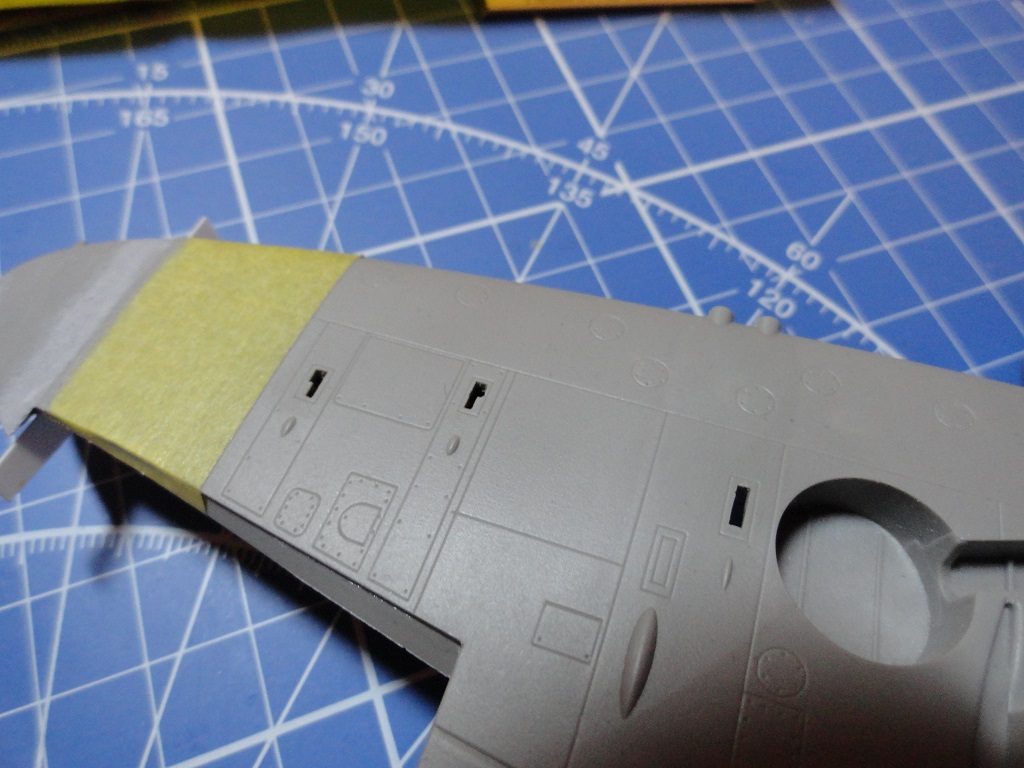

Vitaks писал(а): Прорезал в крыле порты гильзоотводов. Прикольно выходит! Желаю дальнейших успехов!

Автор:	Vitaks [ 08 окт 2014, 20:04 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
Спасибо, Иван. Как и предполагал, шпаклевать приходится много. Но есть и хороший момент - шпаклёвки у меня много . В перерывах между "шкурными" работами собрал бомбу с бомбодержателем. Вложение: DSC01620.JPG [ 242.65 KiB \| Просмотров: 9453 ] Вложение: DSC01621.JPG [ 223.53 KiB \| Просмотров: 9453 ] Вклеил штифты из проволоки во все управляющие поверхности. Вложение: DSC01622.JPG [ 269.68 KiB \| Просмотров: 9453 ]

Автор:	Иван [ 09 окт 2014, 09:33 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
Бомба зачетная вышла - всё аккуратно!

Автор:	Giga [ 11 окт 2014, 20:13 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
Vitaks, молодчина! Получается аккуратно буду следить с усердием. Спитфайр мне тоже очень нравится. Вот только не помню каким цветом окрашены взрыватели на бомбах. По-моему они зелёные. Я в училище сбросил аж целых три ПТ-75 ( это практические авиабомбы), а вот цвет взрывателя не помню, хотя сам их вкручивал. Для интереса полазь в нете, если заинтересуешся.

Автор:	Саша Мирный [ 11 окт 2014, 20:40 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
А чем вырезались элероны? Прости за нескромный вопрос.

Автор:	Vitaks [ 11 окт 2014, 20:50 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
Giga, про взрыватели пока лень искать, но как дело дойдёт, обязательно уточню. Саша Мирный, элероны шли в наборе отдельными деталями. А вот руль высоты отрезал зазубренным бритвенным лезвием.

Автор:	Саша Мирный [ 11 окт 2014, 21:52 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
спасибо я совсем забыл о бритве, бомбы красили черной краской, и маркировали цветными полосами типа красная полоса - зажигательная, вроде так. Как то находил книжку по авиабомбам там все подробно рассказано

Автор:	Giga [ 11 окт 2014, 22:01 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
Саша Мирный, про полосы на бомбах тоже когда-то учил, но ничего в памяти не осталось. По современным бомбам могу сказать- они все серого цвета или серо-голубого. Чёрных не встречал. Может в те времена были чёрные? Инаю... Кстати, хоть сайт ожил, общение пошло. Вы это прекрасным не находите?

Автор:	Giga [ 12 окт 2014, 13:13 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
Верно абсолютно! Взрыватели делятся на головные и донные. Принцип действия головных - при встрече с преградой происходит продавливание передней мембраны взрывателя. Далее - она давит на жало, которое в свою очередь на капсуль. Происходит подрыв бомбы. Принцип действия донного не помню. А вот про взведение взрывателя подскажу. Взведение делится на электрическое и механическое. При электрическом, от взрывателя идет тросик с металлическим шариком, который вставляется в бомбодержатель. При сбросе бомбы шарик вытягивается и электроток подается на взрыватель, происходит взвод взрывателя. При механическом, вертушка раскручивается в полете бомбы, за счет чего и происходит взведение взрывателя. Вот.

Автор:	Vitaks [ 14 окт 2014, 20:36 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
Подправил бомбу. Вложение: DSC01633.JPG [ 200.27 KiB \| Просмотров: 9475 ] Вложение: DSC01634.JPG [ 194.09 KiB \| Просмотров: 9475 ] Нанёс слой грунта. Повылазила целая куча косяков. Так что шпаклёвочно-шкурные работы продолжаются. Вложение: DSC01635.JPG [ 273.79 KiB \| Просмотров: 9475 ]

Автор:	Giga [ 11 окт 2014, 21:21 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
Про заточенные лезвия я тоже слышал, но на практике не применял. Интересная тема. А вот про взрыватели я сейчас попытался в нете полазить. Должен сказать- очень скудный материал. Нашёл взрыватель РККА до 1945 года- он чёрный. Ещё на фото видел серые и стального цвета, но всё-таки склоняюсь на зелёный цвет. Кстати, обратил внимание- у тебя на бомбе, скорее всего, взрыватель с вертушкой( Т- образная форма при виде сбоку). При падении бомбы вертушка раскручивается и тем самым взводит взрыватель.Вертушки окрашивались в чёрный цвет. Что бы на ентом деле не заморачиваться( не вытачивать вертушку), я предлагаю тебе сточить эти грани и сделать взрыватель обычного типа- ввиде прямого стакана. Ну, может быть кто из ребят чего дельного сможет подсказать... Удачи!

Автор:	Vitaks [ 11 окт 2014, 21:48 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
Giga писал(а): Про заточенные лезвия я тоже слышал, но на практике не применял. Интересная тема. А вот про взрыватели я сейчас попытался в нете полазить. Должен сказать- очень скудный материал. Нашёл взрыватель РККА до 1945 года- он чёрный. Ещё на фото видел серые и стального цвета, но всё-таки склоняюсь на зелёный цвет. Кстати, обратил внимание- у тебя на бомбе, скорее всего, взрыватель с вертушкой( Т- образная форма при виде сбоку). При падении бомбы вертушка раскручивается и тем самым взводит взрыватель.Вертушки окрашивались в чёрный цвет. Что бы на ентом деле не заморачиваться( не вытачивать вертушку), я предлагаю тебе сточить эти грани и сделать взрыватель обычного типа- ввиде прямого стакана. Ну, может быть кто из ребят чего дельного сможет подсказать... Удачи! Да, взрыватель именно с вертушкой, но по факту выполнен он в виде диска диаметром ~1мм, что не сильно отличается от вертушки. Так что, пусть остаётся как есть.

Автор:	Giga [ 14 окт 2014, 20:59 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
Vitaks, а чего ты бомбе в головное очко вкрутил петлю? Этого я не знаю. Обьясни - интересно.

Автор:	Vitaks [ 14 окт 2014, 21:43 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
Сам не знаю, но на фото выше именно так

Автор:	Giga [ 15 окт 2014, 01:50 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
Братишка, смотрю и хихикаю от своей тупости - я учился пять лет на бомбера. Ну, по-моему это заглушка головного очка, куда впоследствии ввинчивается взрыватель. И еще, не в укор ( честное слово)- вертушку на взрывателе с двумя лопастями я не видел. Как минимум - четыре. Не в коем случае не подумай, что заставляю переделать, это просто мысли вслух. Удачи!

Автор:	Vitaks [ 15 окт 2014, 14:11 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
Giga писал(а): Ну, по-моему это заглушка головного очка, куда впоследствии ввинчивается взрыватель. Очень даже может быть. Здесь ещё стоит заглушка: Вложение: 2(1).jpg [ 107.26 KiB \| Просмотров: 9466 ] А вот здесь уже, похоже, вкручен взрыватель: Вложение: 3(1).jpg [ 71.89 KiB \| Просмотров: 9466 ] Вложение: 10(1).jpg [ 121.82 KiB \| Просмотров: 9466 ] Цитата: вертушку на взрывателе с двумя лопастями я не видел. Как минимум - четыре. Не в коем случае не подумай, что заставляю переделать, это просто мысли вслух. Удачи! И всё же на фото проглядывается только две лопасти: Вложение: Bombrack1(1).jpg [ 105.09 KiB \| Просмотров: 9466 ] Так что переделывать не буду Ещё нашёл интересную инструкцию на аналогичную бомбу от Эдика, с деталировкой, окраской и маркировкой. Вложение: 648109.pdf [606.88 KiB] Скачиваний: 982

Автор:	Giga [ 15 окт 2014, 17:54 ]
Заголовок сообщения:	Re: Spitfire Mk.IXc (ICM 1/48)
Ок, ок! Против ничего не имею- ты отстоял свою позицию, я прислушался . Кстати, на фото 3(1) виден трос от электровзведения взрывателя. Ну, честно,- интересно!
