Всем привет! Начинаю сборку модели "Звезды" Ил-2. Буду рад услышать советы и комментарии!

_________________
В работе:
- Юнкерс Ju-87G-2 (Звезда, 1/72)
Далее в работе:
-

По памяти:
- Там хрупкий весовой компенсатор руля направления - лучше сразу из медной проволоки и капли припоя новый изготовить.
- Стойки основных шасси у меня под влиянием времени поплыли - Для 72 масштаба это не характерно, но вот так получилось. Возможно сейчас качество пластика стало получше и они не разлезуться, но если есть сверло 0,2 мм, то имеет смысл стойки высверлить и вставить внутрь проволочную арматуру.
- Кормовой пулемет, с помощью сверла и куска медной проволоки легко делается подвижным в вертикальной плоскости.

Спасибо за инфу!

_________________
В работе:
- Юнкерс Ju-87G-2 (Звезда, 1/72)
Далее в работе:
-

Странно, но в наборе этого компенсатора вообще нет. Зато есть какие-то штуки на нижних плоскостях.

_________________

В работе:
Avia B-534, 1/48

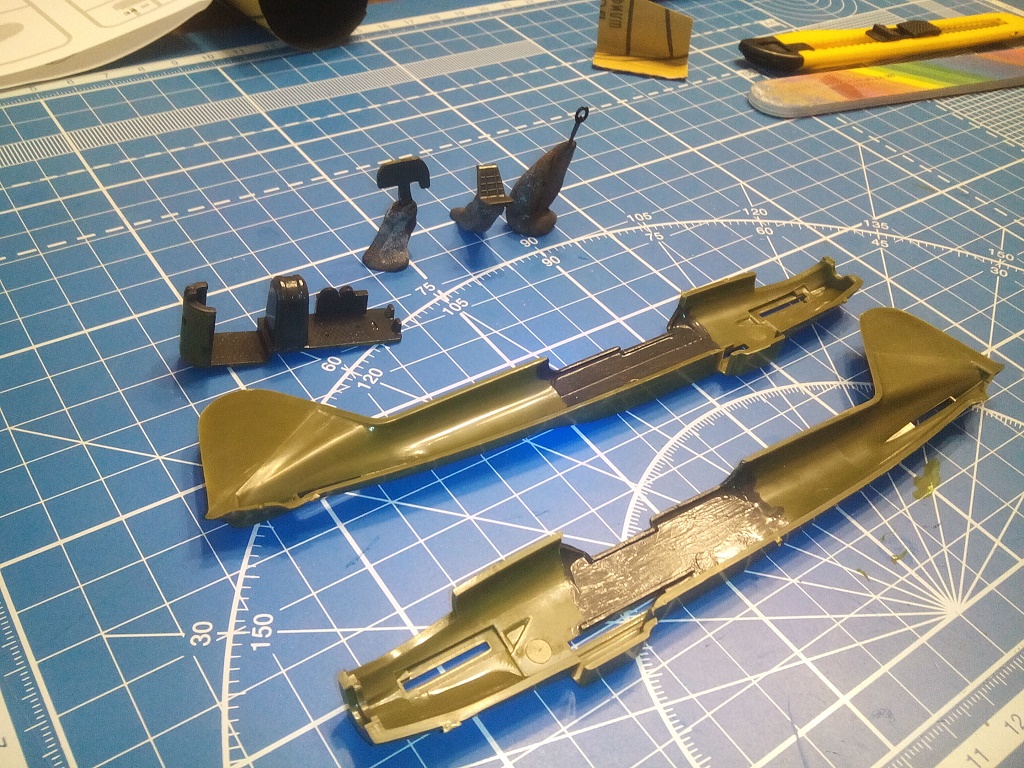

Выкрасил серым цветом детали интерьера!

_________________
В работе:
- Юнкерс Ju-87G-2 (Звезда, 1/72)
Далее в работе:
-

По штукам: это тоже весовой компенсатор, но только элерона. Устанавливались на самолеты выпуска 1941 года и начала 1942 года, только на одноместные машины потому что когда испытывали прототип 2-х местного варианта, этих весовых компенсаторов уже не было: С мотором м-82 еще был, а с АМ-35 уже нет.

Если машина одноместная: приклейте проволоку сзади обтекателя, чтобы в переднюю часть элерона вошла, а то на модели компенсатор до элерона не доходит. + между носком крыла и прутком всяко разно должен быть зазор, элерон вверх/вниз двигается и компенсатор вперед/назад ходит. Зазора нет только в том случае, когда элерон до упора вверх отклонили.

Если машина двухместная, то всю эту конструкцию надо удалить.

Компенсатор руля направления был вроде как абсолютно на всех машинах - как бы надо делать.

Отдаю литературу, что у меня есть по ил-2, - читайте, разбирайтесь:
http://disk.tom.ru/1xsz2sg

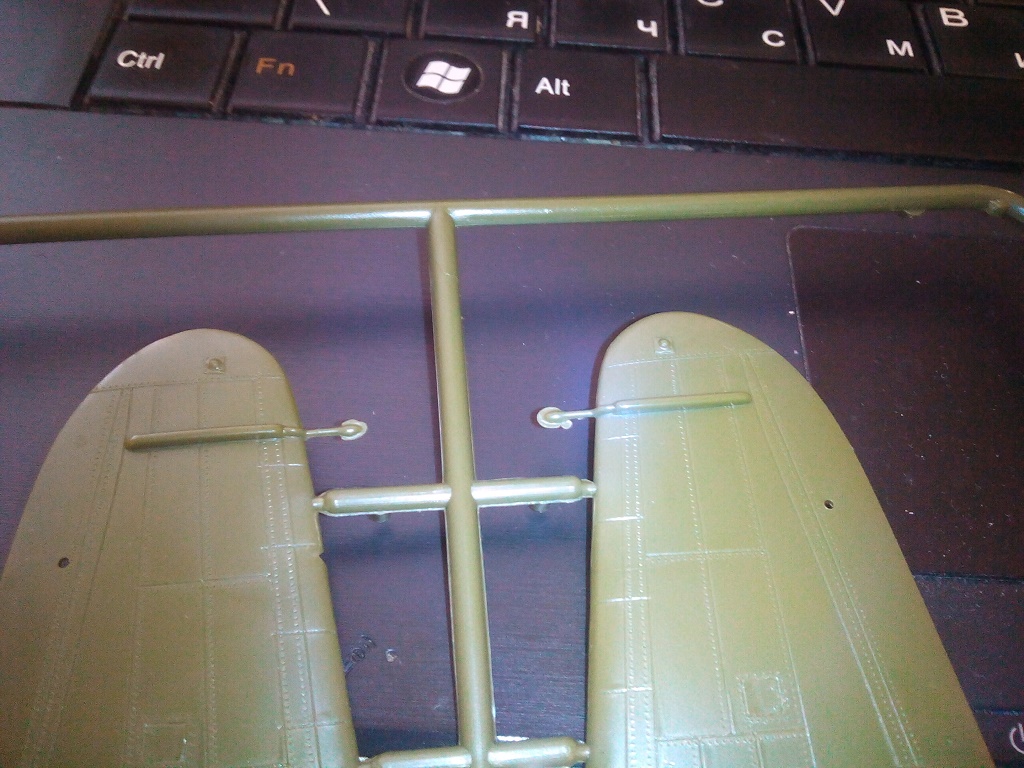

Да нет, балансиры на элероны даны отдельными деталями, под них есть посадочные места, на фото видно. За литературу спасибо, посмотрим.

_________________

В работе:
Avia B-534, 1/48

P.S> только чертежам из "война в воздухе" на вслепую не доверяйте: Я на По-2 подпись прочитал: масштаб "1;48" ну и распечатал не глядя на работе в 2-х экз.

Оказалось что чертежи в масштабе 1:50, а это добрый сантиметр разницы в длине/размахе крыльев модели. В общем никакой пользы они мне не принесли.

Посадочные места это для внутреннего балансира, а наружный, крепился к элерону в узле подвеса элерона - т.е. в районе передней кромки элерона, - там буквально 2 мм проволоку вклеить к тыльнику обтекателя, а вот переднюю часть изготовить самостоятельно, и вклеить в обтекатель (балансира) с зазором от передней кромки.

Значит буду удалять!


Спс. Буду делать.

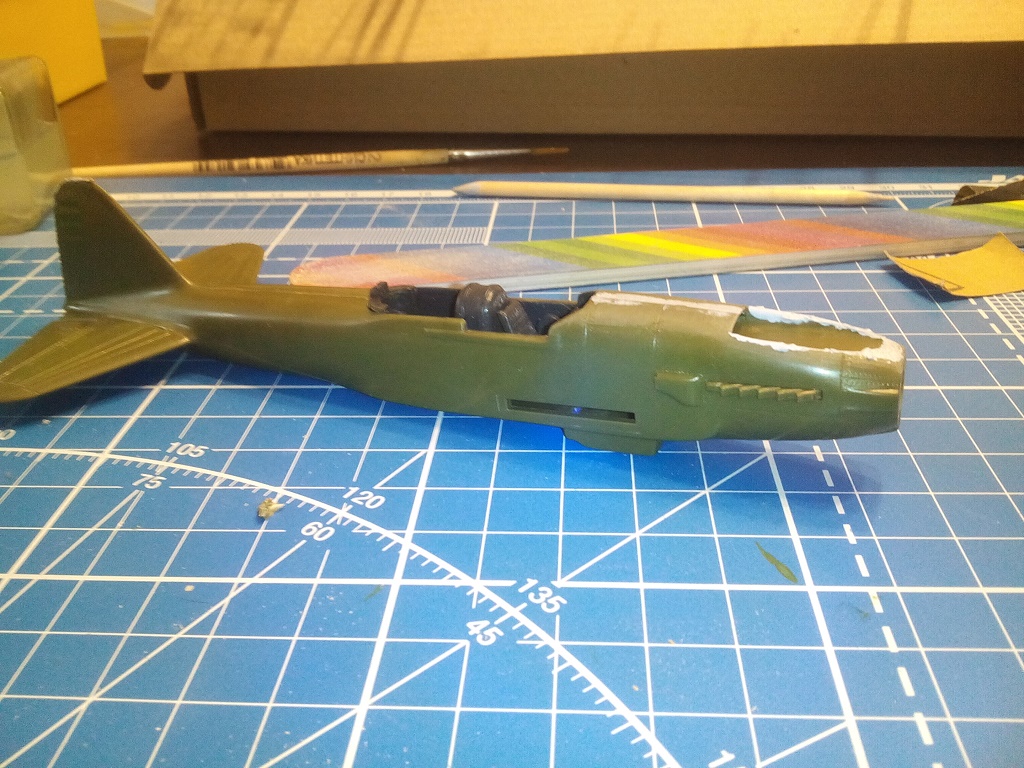

Пока склеил половинки фюзеляжа!

_________________
В работе:
- Юнкерс Ju-87G-2 (Звезда, 1/72)
Далее в работе:
-

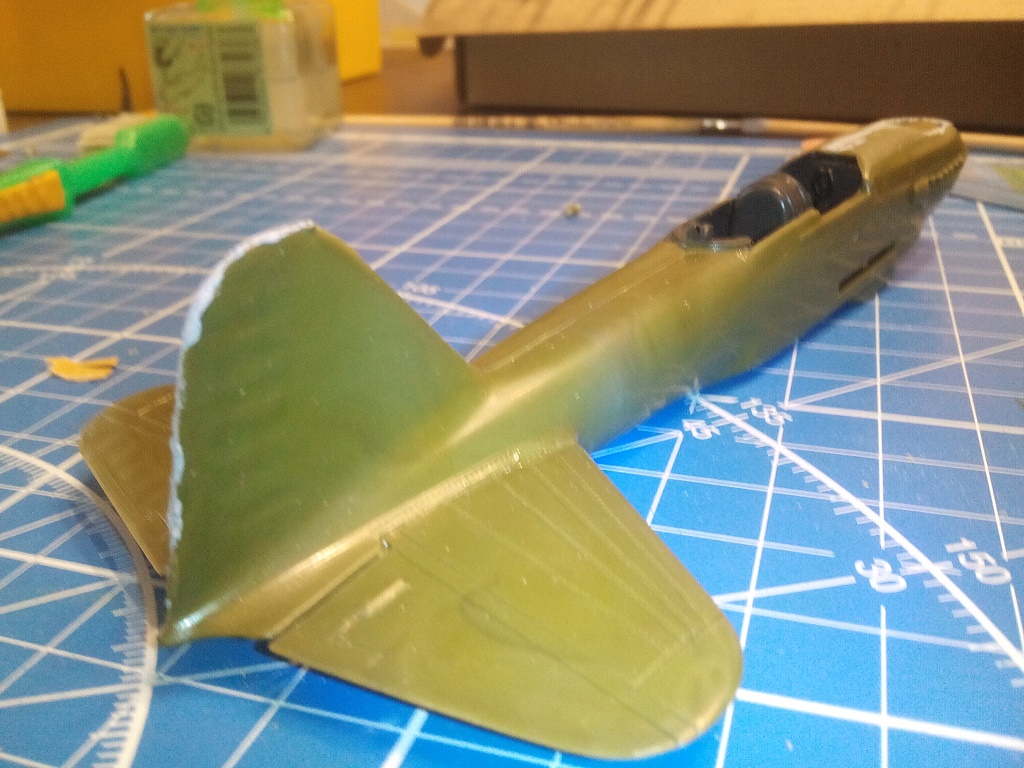

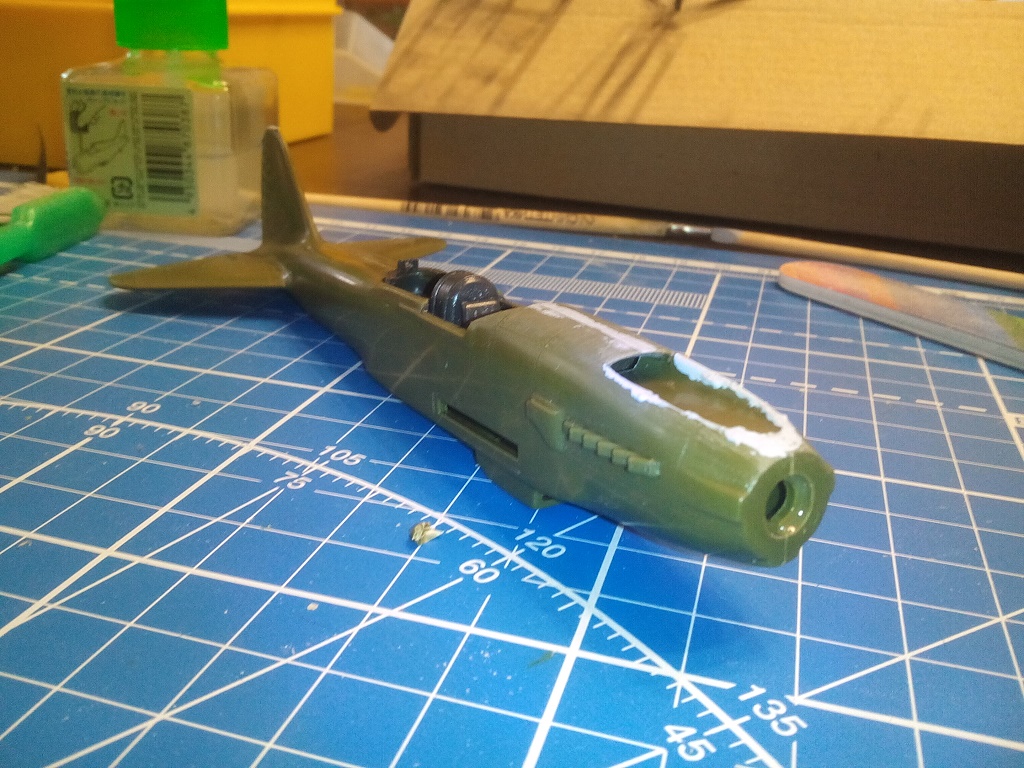

Зашпаклевал щели, приклеил стабилизатор и воздухозаборник.

_________________
В работе:
- Юнкерс Ju-87G-2 (Звезда, 1/72)
Далее в работе:
-

Фото не четкие( Патрубки выхлопные,можно было бы высверлить...

Хорошо, высверлим!

_________________
В работе:
- Юнкерс Ju-87G-2 (Звезда, 1/72)
Далее в работе:
-

патрубки там не особо в глаза бросаются,- это как бы на усмотрение, тем более, что ребенок не может быть терпеливым (по умолчанию) Опять же нельзя сделать все и сразу, но соблюдать принцип, что каждая следующая модель, должна быть лучше предыдущей, таки надо.

danaks_16

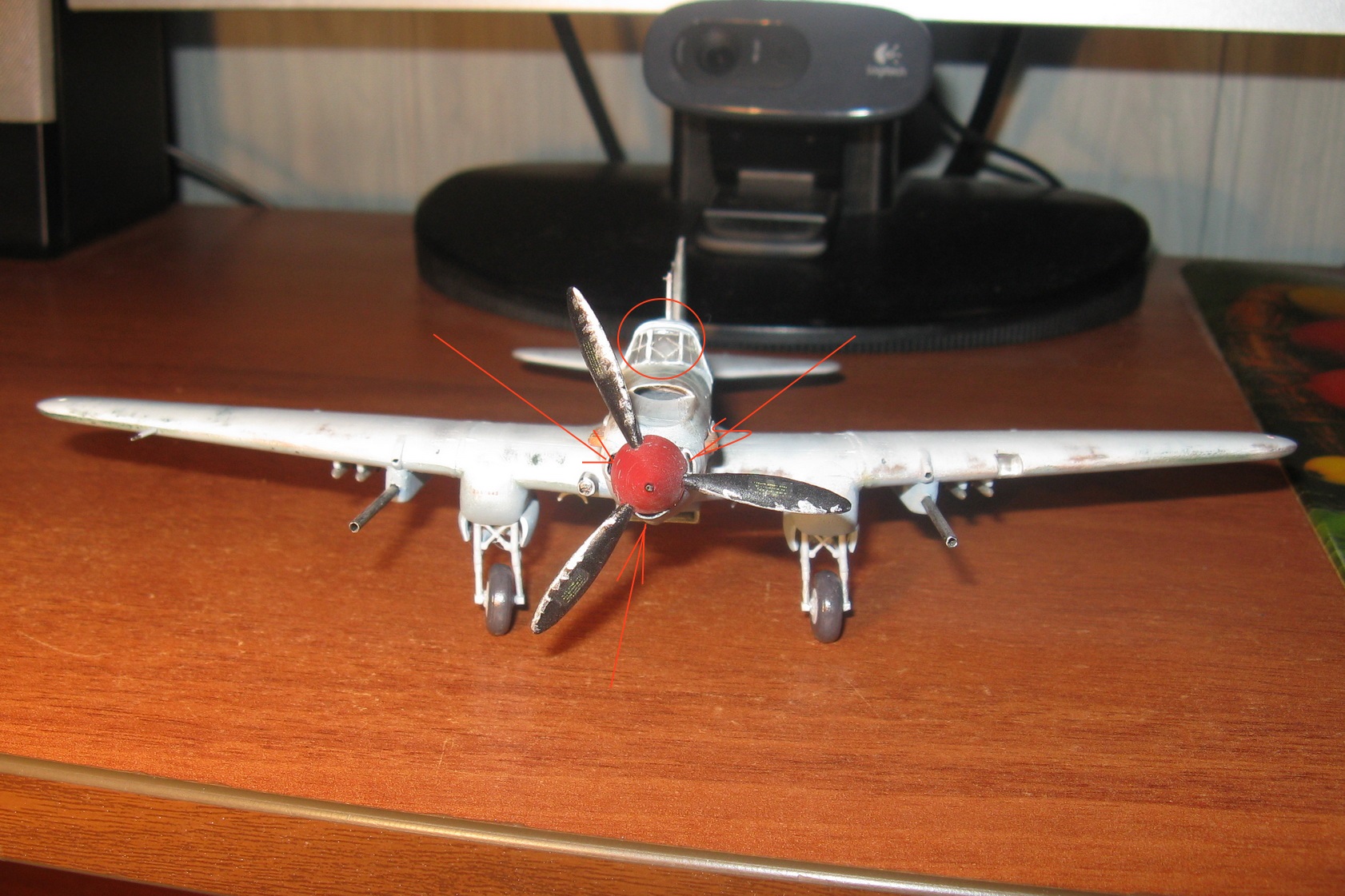

Обратите внимание на детали, кторые точно в глаза бросаться будут

Там как бы есть неглубокие отверстия. Поэтому досверлить их особого труда не составит.

Не совсем понял, что обведено в круг?

_________________

В работе:
Avia B-534, 1/48

очень специфичный переплет фонаря

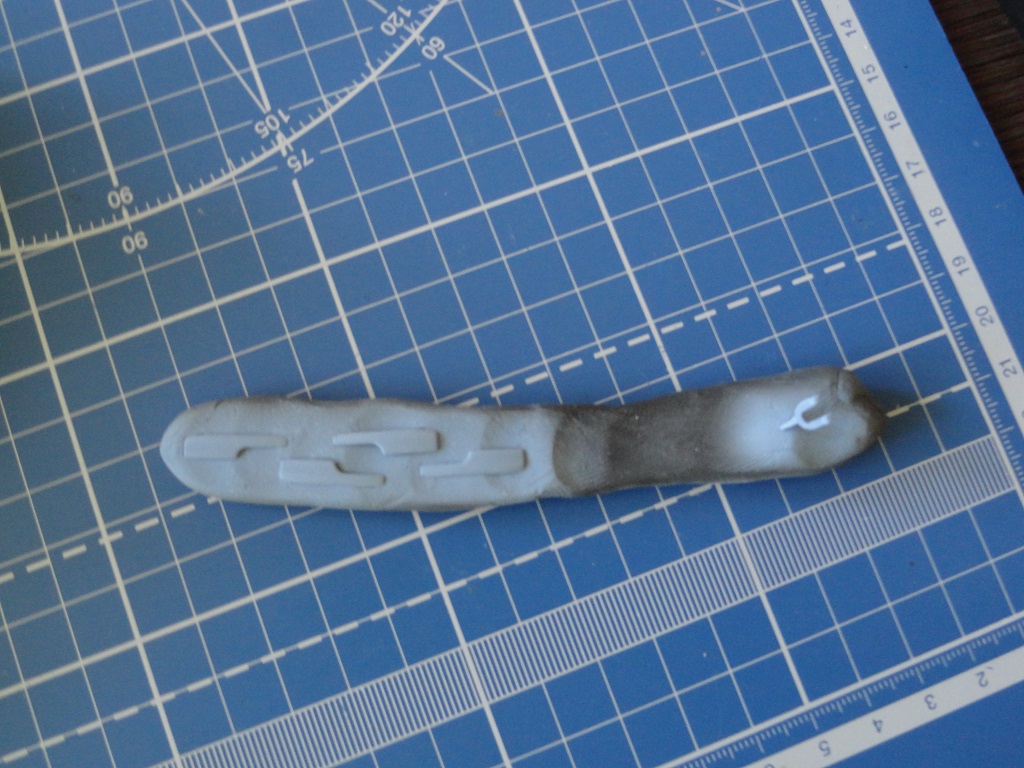

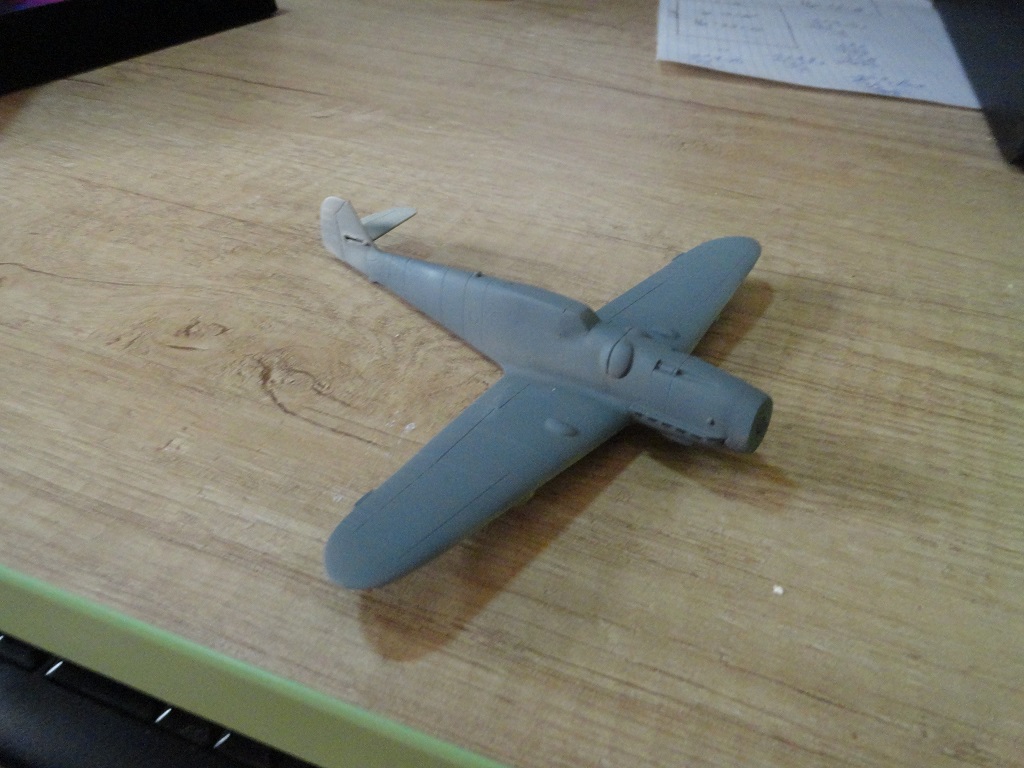

Тренеруюсь красить аэрографом на "кошке".

_________________
В работе:
- Юнкерс Ju-87G-2 (Звезда, 1/72)
Далее в работе:
-

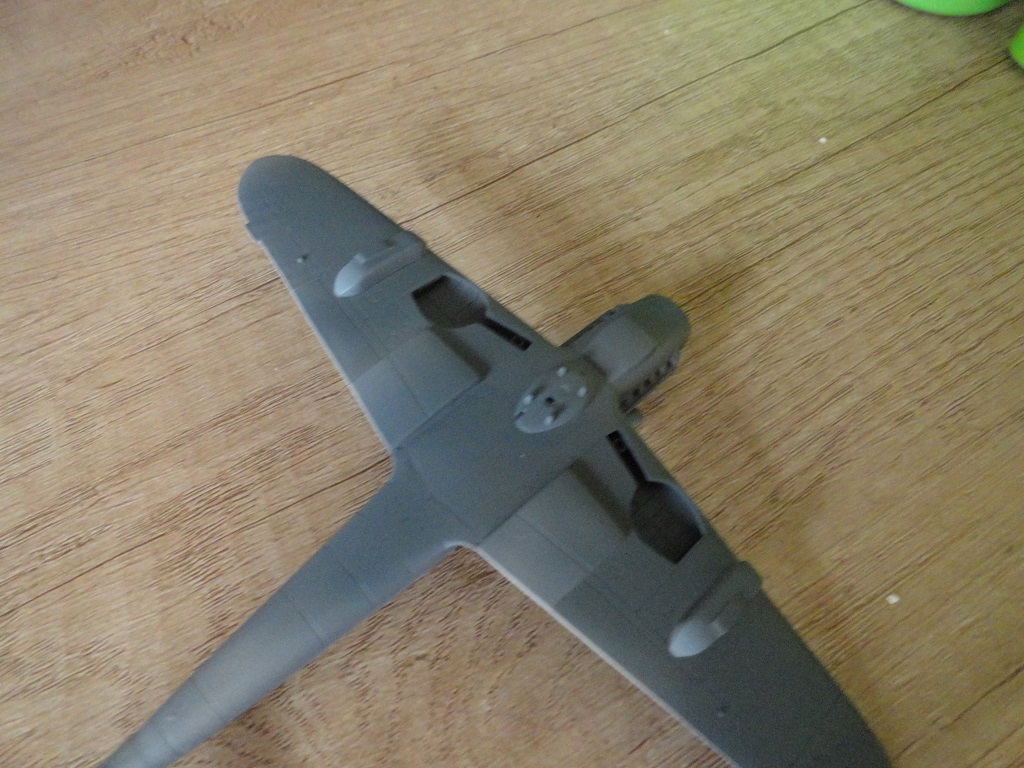

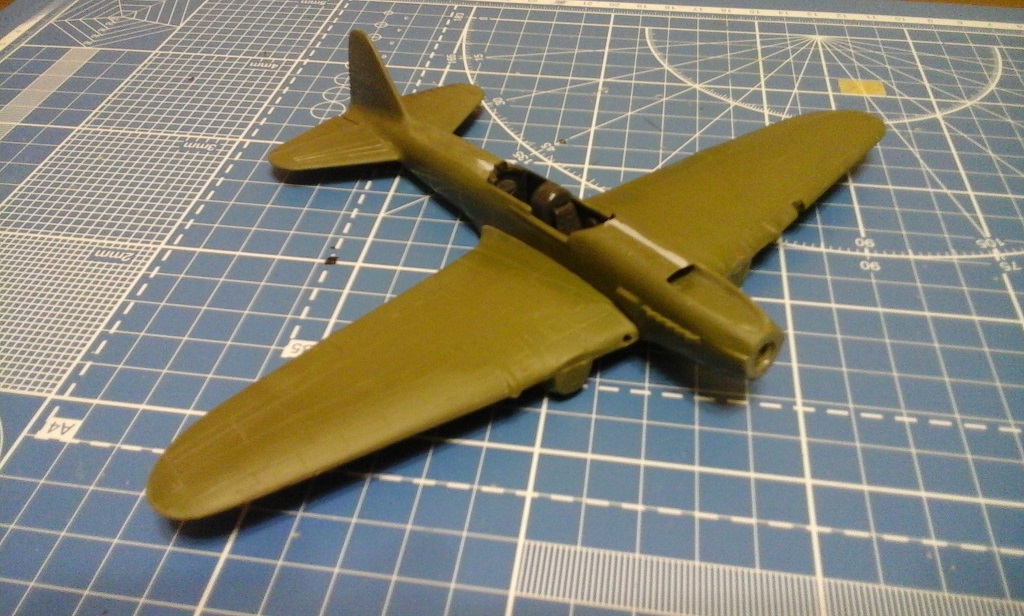

Собрал планер!

_________________
В работе:
- Юнкерс Ju-87G-2 (Звезда, 1/72)
Далее в работе:
-

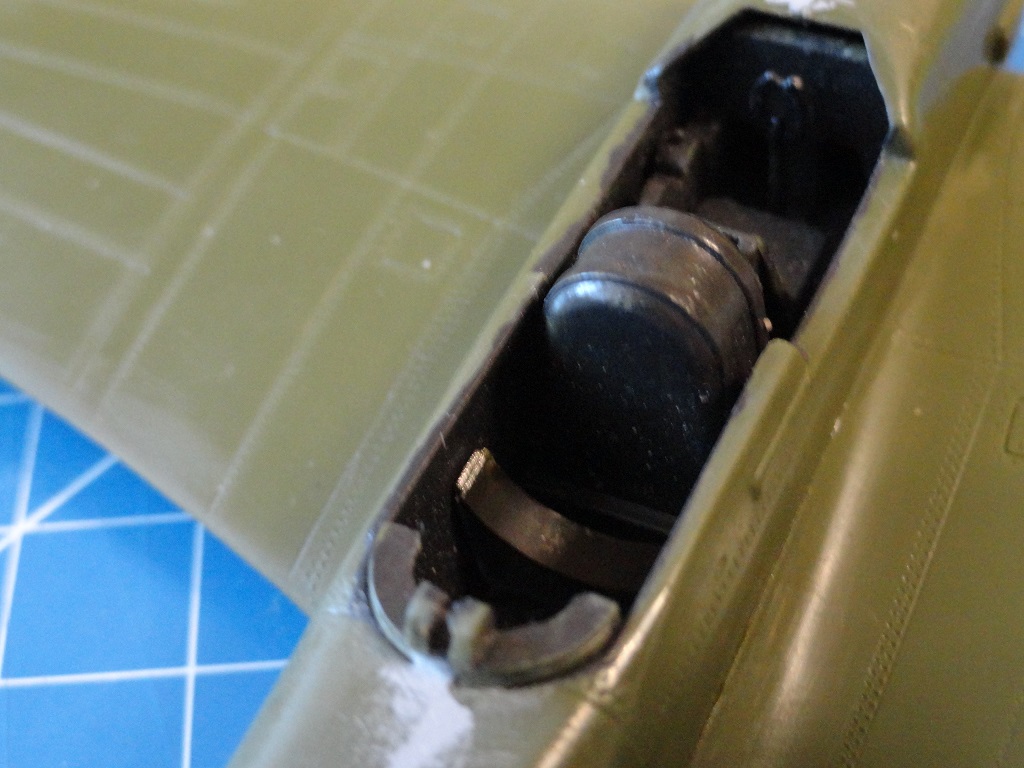

Сделал сиденье для стрелка.

_________________
В работе:
- Юнкерс Ju-87G-2 (Звезда, 1/72)
Далее в работе:
-

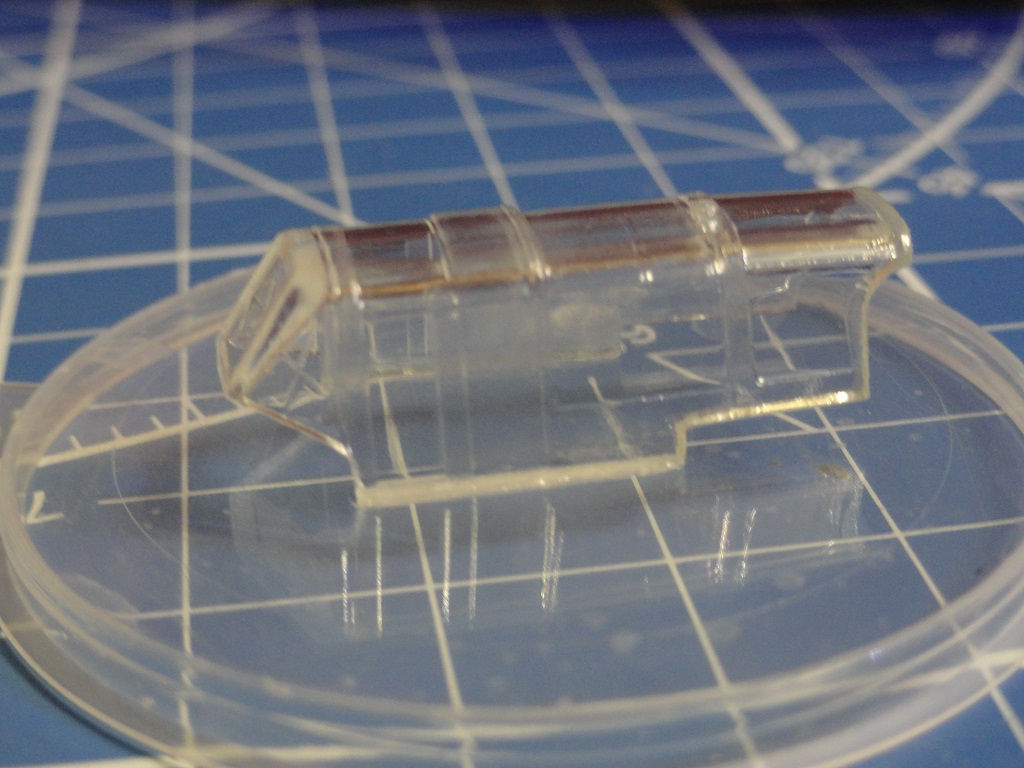

Искупал фонарь в Футуре.

_________________
В работе:
- Юнкерс Ju-87G-2 (Звезда, 1/72)
Далее в работе:
-

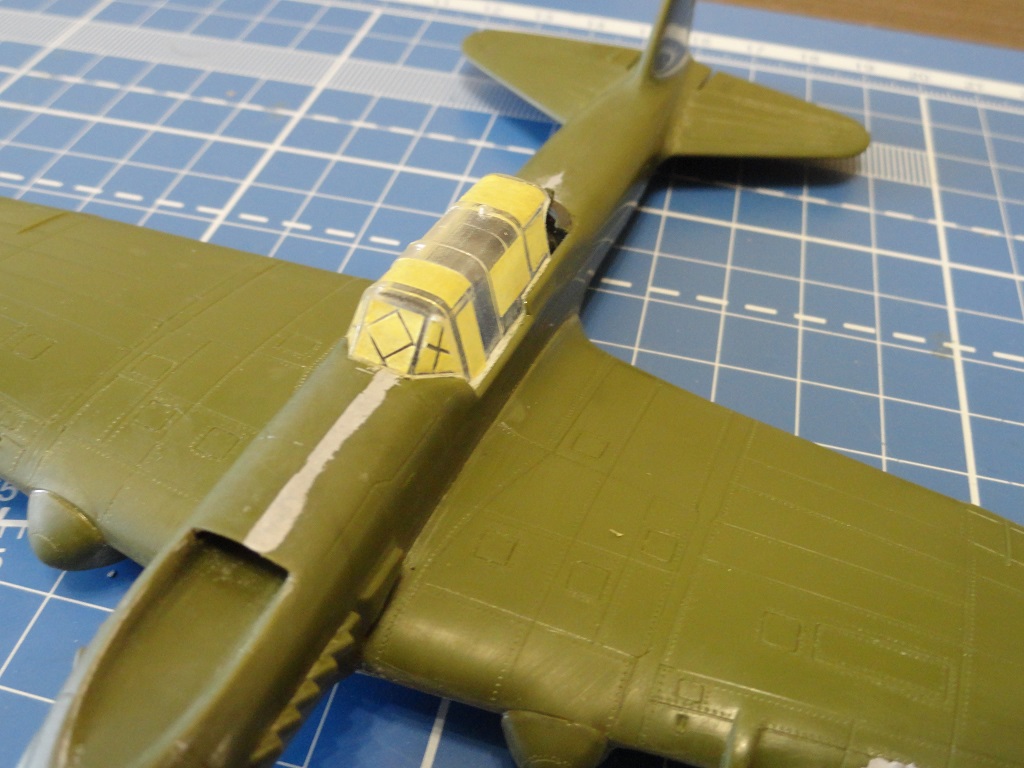

Замаскировал и приклеил фонарь. Надеюсь успеть к Омской выставке!

_________________
В работе:
- Юнкерс Ju-87G-2 (Звезда, 1/72)
Далее в работе:
-

Желаю удачи! Не забудь зарегистрироваться на сайте!

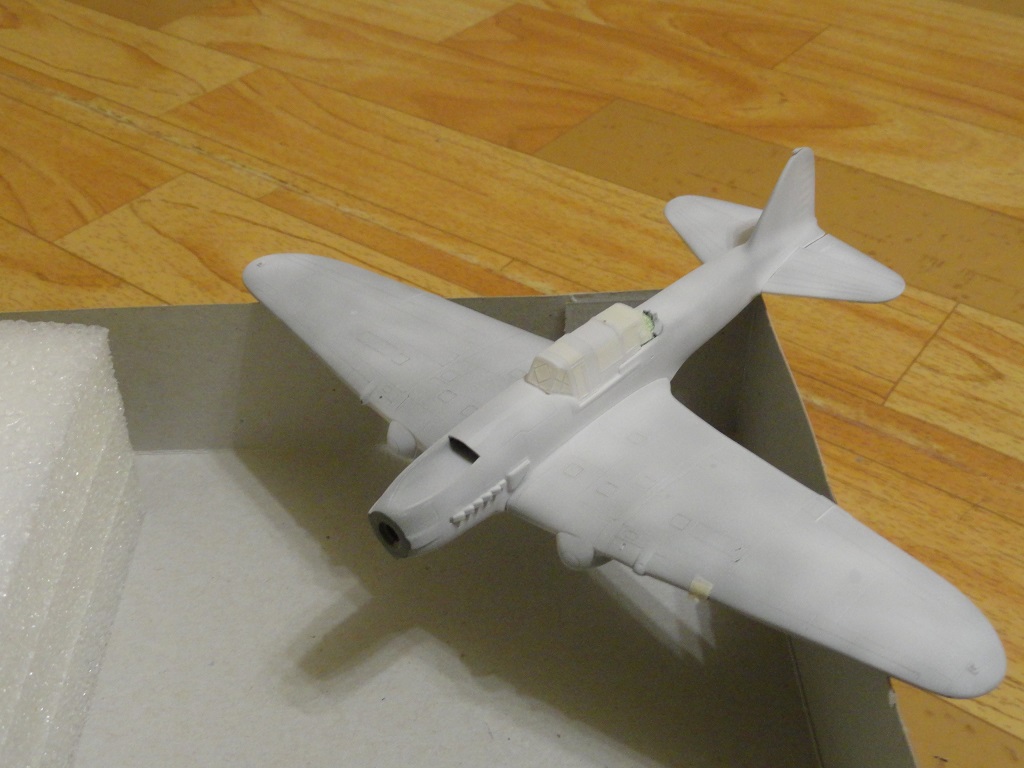

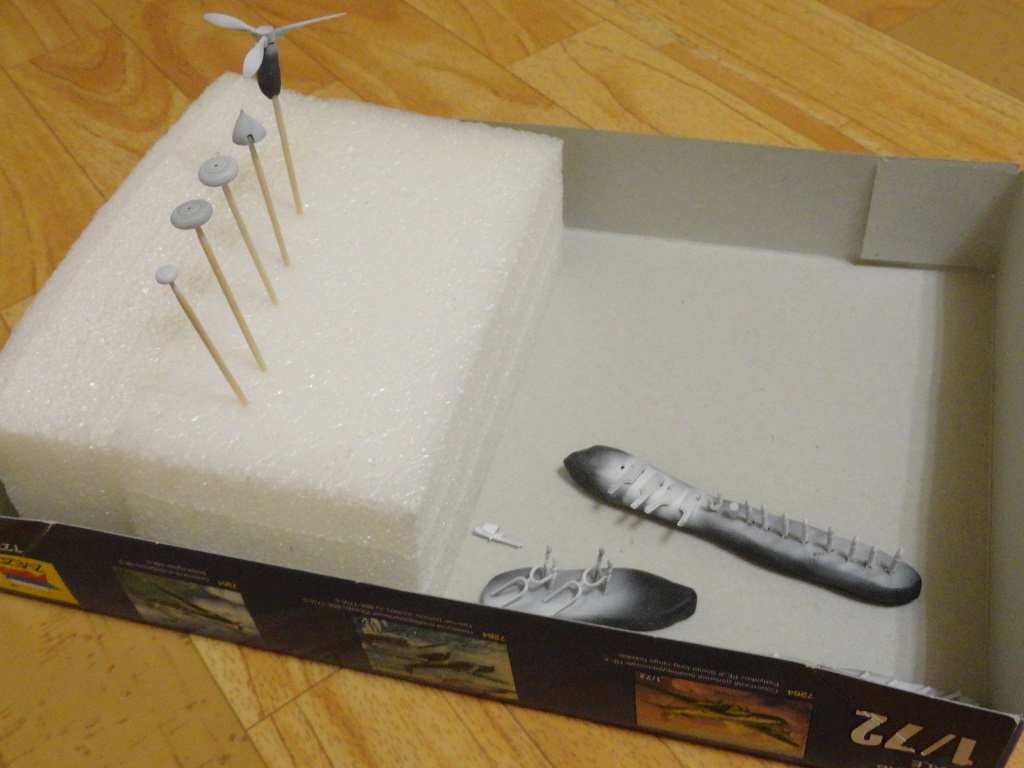

Загрунтовал модель аэрографом.

_________________
В работе:
- Юнкерс Ju-87G-2 (Звезда, 1/72)
Далее в работе:
-

Так держать))))

Буду стараться!!!

_________________
В работе:
- Юнкерс Ju-87G-2 (Звезда, 1/72)
Далее в работе:
-

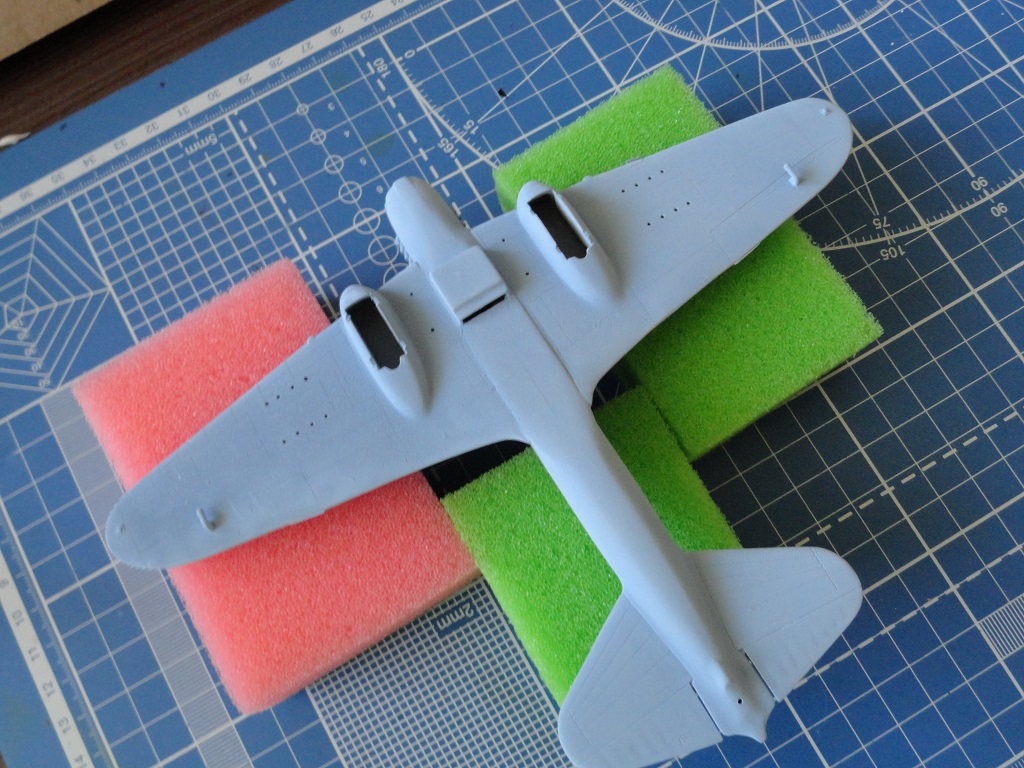

Закрасил низ светло-голубым.

_________________
В работе:
- Юнкерс Ju-87G-2 (Звезда, 1/72)
Далее в работе:
-

А какой краской?

Tamiya.

_________________
В работе:
- Юнкерс Ju-87G-2 (Звезда, 1/72)
Далее в работе:
-

Какой-то определенный цвет брал или мешал несколько цветов?

Смешивали.
